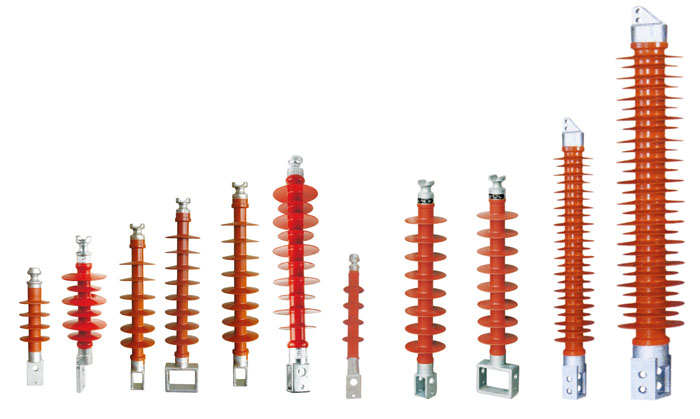

復合橫擔絕緣子

•

  產品介紹：

  橫擔式復合絕緣子 序 號 絕緣子型號 結構尺寸 絕緣 距離 L1(mm) 線槽 尺寸 (mm) L2???R 安裝尺寸 穩定孔 直徑 d1±0.5 (mm) 安裝孔與 穩定孔中 心距 a±1(mm) 最小公稱 爬電距離 (mm) 1min工濕 耐受電壓 (kV) (有效值) 雷電沖 擊耐受 電壓 (kV) (有效值) 額定彎 曲破壞 負荷 (kN) 孔直徑 d1±0.5 高度 h 1 FS-10/2.5 295 170 24 12 18 14 9 40 420 45 90 3 2 FS-10/5.0 471 320 28 14 18 52 11 40 400 45 90 5 3 FS1-35/5.0 611 460 28 14 22 130 11 40 770 133 230 5 4 FS2-35/5.0 620 474 24 14 22 52 11 35 1120 133 230 5 5 FS1-110/10 1269 1050 32 / 26 84 13 45 3150 230 550 10 6 FS2-110/10 1318 1100 32 / 26 84 13 45 3150 230 550 10 7 FS3-110/10 1336 1000 20 / 15 / 24 100 1980 230 550

  ?
